Halterung zur Befestigung mit der Nagelpistole
Die Halterung Ssc zur Befestigung mit der Nagelpistole ist aus technischem Kunststoff hergestellt und besteht aus einem Korpus mit flacher Basis und einem mittigen Durchgangsloch mit rundem, ausgesenktem Profil. 4 seitliche Führungen erlauben das Anbringen des Kabelbinders (max. 9 mm breit) zur Verankerung von Kabelkanälen.
Die Halterung Ssc ist mit einer Nagelpistole zu befestigen.
Technische Tabelle
Befestigungslamellenfuß mit Teller
Der Befestigungslamellenfuß Sle wird aus technischem Kunststoff hergestellt und besteht aus einer Steckhalterung mit Lamellenfuß und einem trapezförmigen gelochten Kopf für die Anbringung des Kabelbinders (max. Breite 5mm).
Die Halterung kann von Hand angebracht werden.
Technische Tabelle
Befestigungssockel mit Einsteck-Clip
Der Befestigungssockel Sub wird aus technischem Kunststoff hergestellt und ist an einer knopfförmigen Basis mit am äußersten Bereich hohlen Korpus erkennbar. Die mittige Führung ermöglicht das Anbringen des Kabelbinders (max. Breite 4,5mm).
Die Halterung kann von Hand angebracht werden.
Technische Tabelle
Sattelschraubhalterung mit Spreizanker
Die Sattelschraubhalterung Sup wird aus technischem Kunststoff hergestellt und besteht aus einem harpunenförmigen Korpus und einer mittigen Führung für die Anbringung des Kabelbinders (max.12,5mm breit). Die charakteristische Form der Halterung erlaubt die Ankupplung an Oberflächen mit Durchgangsloch.
Die Halterung kann von Hand angebracht werden.
Technische Tabelle
Gewindehalterung
Die Gewindehalterung Suf wird aus technischem Kunststoff hergestellt und ist an einem viereckigen Kopf mit Durchgangsloch mit Gewinde erkennbar. Zwei seitliche Führungen am Ende des Kopfes ermöglichen das Anbringen des Kabelbinders (max. 9 mm breit). Das Produkt ist mit dem Steckdübel Alf kombinierbar.

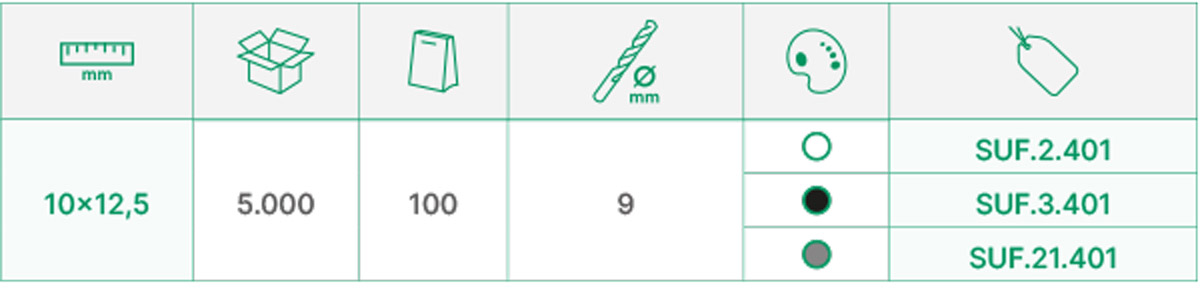

Technische Tabelle
Installationsmethode
Hier die Installationsmethode der Gewindehalterung (SUF) mit dazu passendem Gewinde-Steckdübel (ALF):
1) Eine 40 mm tiefe Bohrung Ø 8 mm fertigen.
2) Den Gewinde-Steckdübel (ALF) bis zum Anschlag einklopfen.
3) Die Gewindehalterung (SUF) ohne zu starken Kraftaufwand bis zum Anschlag einschrauben.
4) Einen Kabelbinder bzw. eine Kabelbinderschelle (max. 9 mm breit) in den Schlitz einführen und die Befestigung vollenden.
Steckdübel mit hohem Kopf
Der Steckdübel Ale wird aus technischem Kunststoff hergestellt und besteht aus einem Korpus mit Steckhalterung für die Verankerung in Blindlöchern und einem gelochten Kopf auf einem Distanzstift für die Anbringung des Kabelbinders (max. Breite 9mm).
Die Halterung kann von Hand angebracht werden.

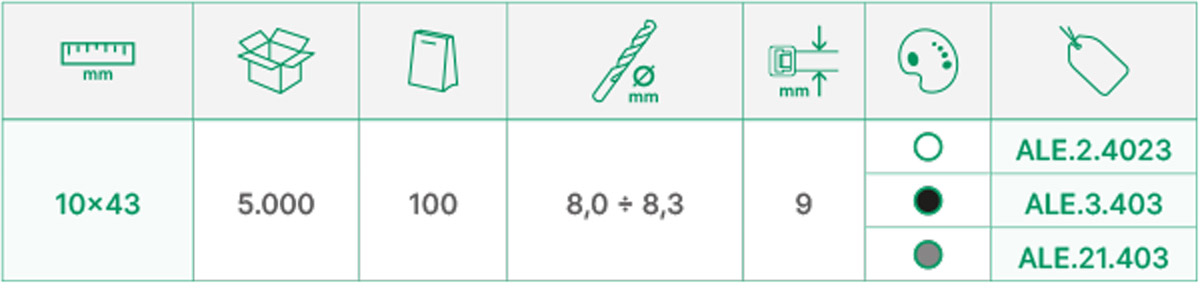

Technische Tabelle
Steckdübel
Der Steckdübel Ale wird aus technischem Kunststoff hergestellt und besteht aus einem Korpus mit Steckhalterung für die Verankerung in Blindlöchern und einem gelochten Kopf mit rechteckiger Form für die Anbringung des Kabelbinders (max. Breite 9mm).
Technische Tabelle
Installationsmethode
1) Für Dübel in Größe 10×43, eine 40 mm tiefe Bohrung Ø 8 mm fertigen. Für Dübel in Größe 8×36, eine 33 mm tiefe Bohrung Ø 6 mm fertigen.
2) Den Lamellendübel bis zum Anschlag einklopfen.
3) Einen Kabelbinder bzw. eine Kabelbinderschelle (max. 9 mm breit) in den Schlitz einführen und die Befestigung vollenden.
Steckdübel mit Gewinde
Der Steckdübel Alf wird aus technischem Kunststoff hergestellt und besteht aus einem Korpus mit Steckhalterung und Gewindekopf zur Kombination mit einem Kabelbinder mit Schraubsockel Art. Fsu oder einer Gewindehalterung Suf.
Die Halterung kann von Hand oder mit einem Hammer angebracht werden.
Technische Tabelle
Halterung für Installationsrohre
Die Halterung für Installationsrohre Sup wird aus technischem Kunststoff hergestellt und ist an einem hohlen Korpus mit viereckiger Form für die Anbringung von zwei Kabelbindern erkennbar (max. 9 mm breit). Die Eigenschaft dieser Halterung ist die Möglichkeit, Leitungen und Installationsrohre zu verbinden und parallel zu führen.
Die Halterung kann von Hand angebracht werden.
Technische Tabelle
Halterung mit Befestigungsöse
Die Halterung mit Befestigungsöse Sup wird aus technischem Kunststoff hergestellt und ist an einer Befestigungsöse zur Verankerung des Produkts und an einem horizontalen Einzelkopf für die Anbringung des Kabelbinders (max. 5mm breit) erkennbar.
Die Halterung ist mit einer Schraube oder einem Dübel zu befestigen (nicht in der Packung).
Technische Tabelle
Sattelschraubhalterung
Die Sattelschraubhalterung Sup wird aus technischem Kunststoff hergestellt und ist an einem Korpus mit mittigem Durchgangsloch und an zwei seitlichen Führungen am Ende des Kopfes erkennbar, die das Anbringen des Kabelbinders (max. 13mm breit) ermöglichen. Der Distanzstift garantiert die elektrische Isolierung der verkabelten Elemente von der Anbringungsfläche.
Die Halterung ist mit einer Schraube oder einem Dübel zu befestigen (nicht in der Packung).
Technische Tabelle
Montagesockel, rund, in Zweiwege-Ausführung
Der Montagesockel in Zweiwege-Ausführung Bas wird aus selbstverlöschendem Polyamid 6.6 (UL94:V2) hergestellt und besteht aus einem Korpus mit runder Basis und mittigem Durchgangsloch für die Verankerung, sowie aus 4 seitlichen Führungen an der Oberseite für die Anbringung des Kabelbinders (max. 4,5mm breit).
Die Halterung ist mit einer Schraube oder einem Dübel zu befestigen (nicht in der Packung).
Technische Tabelle
Klebesockel, rund, in Zweiwege-Ausführung
Der Montagesockel in Zweiwege-Ausführung Bas wird aus selbstverlöschendem Polyamid 6.6 (UL94:V2) hergestellt und besteht aus einem Korpus mit runder selbstklebender Basis und aus 4 seitlichen Führungen an der Oberseite für die Anbringung des Kabelbinders (max. 4,5 mm breit).
Die Halterung sollte auf glatten und fettfreien Flächen befestigt werden.
Technische Tabelle
Montagesockel, viereckig, in Zweiwege-Ausführung
Der Montagesockel in Zweiwege-Ausführung Bas wird aus selbstverlöschendem Polyamid 6.6 (UL94:V2) hergestellt und besteht aus einem Korpus mit runder Basis und mittigem Durchgangsloch für die Verankerung, sowie aus 4 seitlichen Führungen an der Oberseite für die Anbringung des Kabelbinders (max. 4,5 mm breit).
Die Halterung ist mit einer Schraube oder einem Dübel zu befestigen (nicht in der Packung).
Technische Tabelle
Klebesockel, viereckig, in Zweiwege-Ausführung
Der Montagesockel in Zweiwege-Ausführung Bas wird aus selbstverlöschendem Polyamid 6.6 (UL94:V2) hergestellt und besteht aus einem Korpus mit viereckiger selbstklebender Basis und aus 4 seitlichen Führungen an der Oberseite für die Anbringung des Kabelbinders (max. 4,5mm breit).
Die Halterung sollte auf glatten und fettfreien Flächen befestigt werden.
Technische Tabelle
Doppelter viereckiger Klebesockel
Der doppelte Klebesockel in Zweiwege-Ausführung Bas wird aus selbstverlöschendem Polyamid 6.6 (UL94:V2) hergestellt und besteht aus einem doppelten viereckigen Korpus mit selbstklebender Basis. Jeder Sockel hat 4 seitliche Führungen an der Oberseite für die Anbringung des Kabelbinders (max. 4,5mm breit). Die doppelseitige Klebefolie erleichtert die manuelle Ablösung und Verwendung des einzelnen Produkts.
Die Sockel sollten auf glatten und fettfreien Flächen befestigt werden.
Technische Tabelle
Identifikationsplättchen
Das Identifikationsplättchen Pid wird aus selbstverlöschendem Polyamid 6.6 hergestellt und besteht aus einem Korpus mit rechteckiger Basis 20x40mm und aus 4 Führungen für die Anbringung des Kabelbinders (max. 5mm breit). Die Oberfläche dient zur Anbringung eines Etiketts bzw. einer Kennzeichnung mit Permanentmarker.
Das Plättchen kann von Hand angebracht werden.
Technische Tabelle
Hakenhalterungen mit doppelseitiger Klebefolie
Die Hakenhalterung Gan wird aus selbstverlöschendem Polyamid 6.6 hergestellt und besteht aus einem Korpus mit viereckiger selbstklebender Basis und aus einem hakenförmigen Kopf. Das charakteristische Profil erlaubt das einfache Einlegen und Entfernen eines oder mehrerer Kabel (max. Durchm. 15mm), ohne jegliches Risiko einer Beschädigung der Isolierung.
Die Halterung sollte auf glatten und fettfreien Flächen befestigt werden.
Technische Tabelle
